Balkonkraftwerk ohne Abnahme: 16 Module richtig verkabeln
Ein Balkonkraftwerk ohne Abnahme klingt erstmal nach wenig Leistung. Mit der richtigen Verkabelung geht aber deutlich mehr, als die meisten denken. Wir zeigen dir, wie du 16 Solarmodule anschließt, ohne dass ein Elektriker die Anlage abnehmen muss.
Wichtig für dich ist das vor allem, wenn du dein Dach oder deinen Garten voll ausnutzen willst, aber den Aufwand einer angemeldeten PV-Anlage scheust.
Wie viel geht ohne Abnahme?
Zwei Werte musst du im Blick behalten, wenn du ein Balkonkraftwerk ohne Abnahme betreiben willst:
- Die gesamte PV-Leistung aller Module darf 7000 Watt nicht übersteigen.
- Die Wechselrichterleistung, also die Leistung aller Geräte, die aus Gleichstrom Wechselstrom machen, darf zusammen maximal 800 Watt betragen.
Das ist der Punkt, an dem viele ins Straucheln kommen. Mehr Module bedeuten normalerweise auch mehr Wechselrichterleistung. Damit das nicht passiert, braucht es eine andere Lösung als einfach alles direkt anzuschließen.
Das Prinzip mit vier Zwischenspeichern

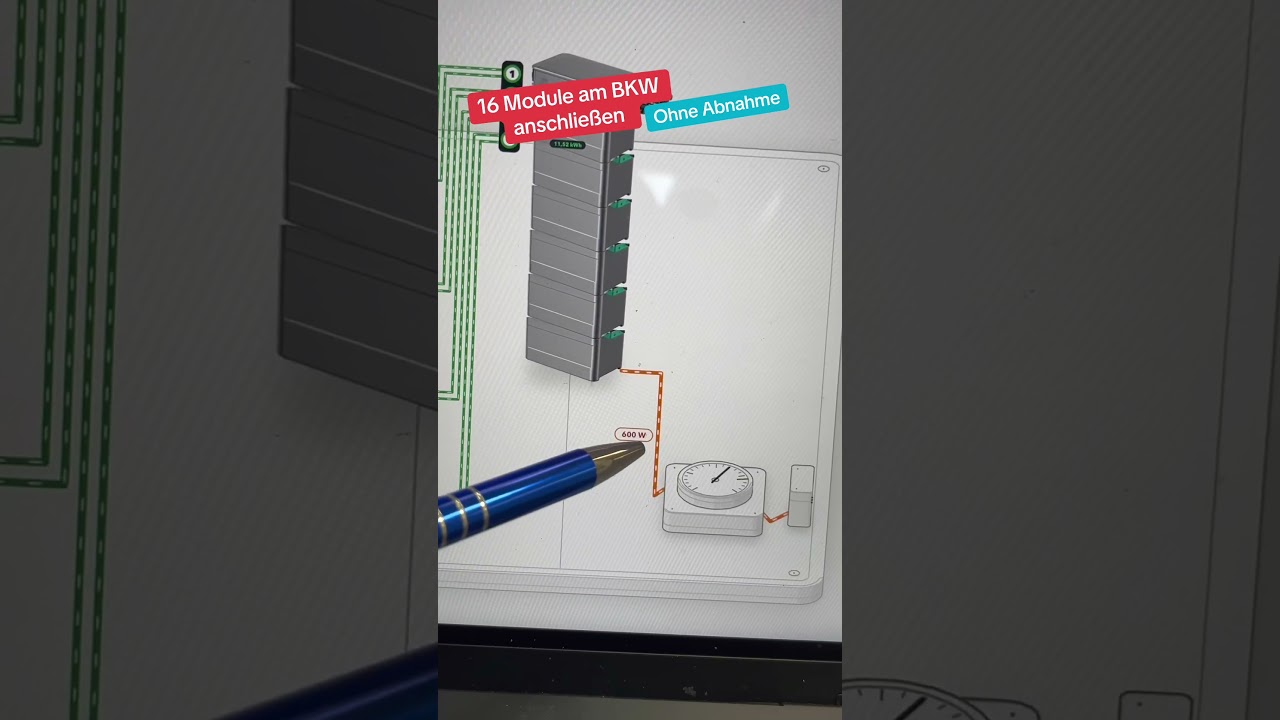

Das Hauptgerät in diesem Aufbau ist ein Wechselrichter mit vier Eingängen für Solarmodule. Direkt angeschlossen könntest du also nur vier Module betreiben. Um auf 16 Module zu kommen, kommen vier Zwischenspeicher ins Spiel.
Jeder Zwischenspeicher hat selbst vier Eingänge für Solarmodule. Der Ausgang des Zwischenspeichers wird dann an einen der vier Eingänge des Hauptgeräts angeschlossen. So steckst du an jedem Zwischenspeicher vier Module an, und vier Zwischenspeicher ergeben in Summe 16 Module.
Der Clou dabei: Die Zwischenspeicher haben keinen eingebauten Wechselrichter. Sie puffern nur Strom und geben ihn kontrolliert weiter. Deswegen zählt ihre Leistung nicht zur Wechselrichterleistung dazu, und du bleibst unter der 800-Watt-Grenze für ein Balkonkraftwerk ohne Abnahme.
Rechnerisch sieht das so aus: Vier Module an einem Zwischenspeicher erzeugen bis zu 2000 Watt. Der Zwischenspeicher gibt davon dauerhaft 500 Watt weiter, der Rest, also 1500 Watt, wandert in seinen eigenen Speicher. Macht das Gerät das viermal, kommt beim Hauptgerät eine dauerhafte Einspeisung von insgesamt 2000 Watt an. Von dort geht der Strom dynamisch ins Haus, und was übrig bleibt, landet im Speicher des Hauptgeräts.
Warum die Anzeige auch nachts Stromerzeugung zeigt
Nachts produzieren Solarmodule logischerweise keinen Strom. Trotzdem zeigt die App am Hauptgerät auch in der Nacht eine Erzeugung von bis zu 2000 Watt an. Das liegt an den Zwischenspeichern: Sie wurden tagsüber aufgeladen und geben ihre gespeicherten 500 Watt pro Gerät auch nachts weiter.
Die App sieht diese Einspeisung genauso wie tagsüber und zeigt sie als PV-Produktion an, obwohl kein einziges Modul gerade Strom liefert. Das ist kein Fehler, sondern einfach so, wie die Anzeige funktioniert.
Wie viel Kapazität steckt am Ende drin
Nachts entladen sich nicht nur die vier Zwischenspeicher, sondern zusätzlich auch ein Erweiterungsspeicher am Hauptgerät. In Summe kommt diese Anlage auf eine Gesamtkapazität von über 40 Kilowattstunden. Das reicht, um auch über längere Dunkelphasen hinweg Strom aus der Anlage zu ziehen.
Unsere Empfehlung: Klein anfangen, dann ausbauen
Du musst nicht gleich mit 16 Modulen starten. Das System ist so gebaut, dass du mit einem einzigen Solarmodul und einem Speicher beginnen kannst. Später erweiterst du einfach Modul für Modul und Speicher für Speicher, ganz ohne die Anlage komplett neu zu planen.
Genau das würden wir dir auch raten: Fang mit einer kleinen Kombination an, schau dir in der App an, wie sich Erzeugung und Verbrauch verhalten, und baue dann gezielt nach. So vermeidest du unnötige Anschaffungen und bleibst die ganze Zeit über innerhalb der Grenzen für ein Balkonkraftwerk ohne Abnahme. Wer gleich volles Risiko mit 16 Modulen auf einmal geht, verliert schneller den Überblick über Verkabelung und Leistungsgrenzen, als einem lieb ist.
