Einschaltstrombegrenzung für Balkonkraftwerke mit Akku – Fertig aufgebaut

55,00

Bereits verkauft: 186

  • *nach §12 Abs. 3 UstG steuerbefreit

    *Mengenrabatt

    Passendes Gehäuse

Beschreibung

Neue Lieferung ist für Anfang März angekündigt. Bestellungen werden nach Eingang bearbeitet.

Produktbeschreibung

Übliche Mikro-Wechselrichter im Bereich 300 – 1200VA sind für den direkten Betrieb mit Solarmodulen konzipiert. Da diese einen klar definierten maximalen Ausgangsstrom liefern, kann es nie zu Überströmen am Wechselrichter-Eingang kommen. Schließt man jedoch eine Batterie an, was ebenfalls möglich ist, können dort kurzzeitig Ströme im Bereich des 100-fachen Wechselrichter-Nennstroms oder mehr in dessen große Eingangskondensatoren fließen und dadurch Bauteile zerstören.

Mit dieser Einschaltverzögerung wird ein sicherer Schutz gegen diese hohen Ströme geboten: Im Einschaltmoment wird der Strom auf ca 1A begrenzt und damit die Kondensatoren geladen. Anschließend wird der Eingang voll durchgeschaltet, sodass der Strom nun mit minimalen Verlusten von der Eingangsquelle zum Wechselrichter fließen kann.

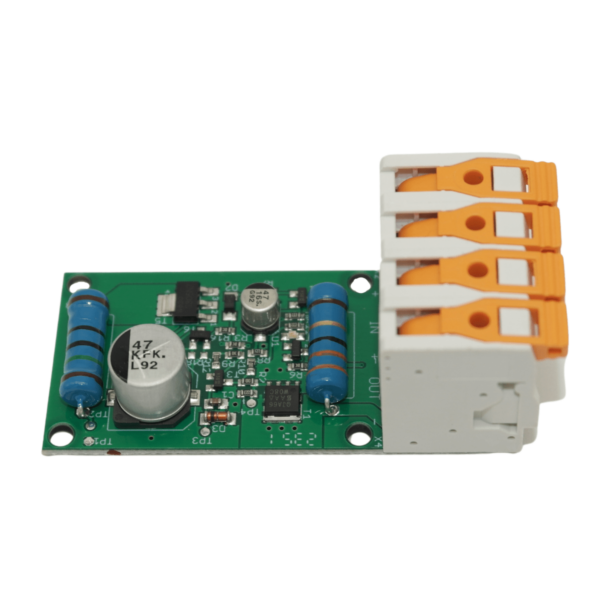

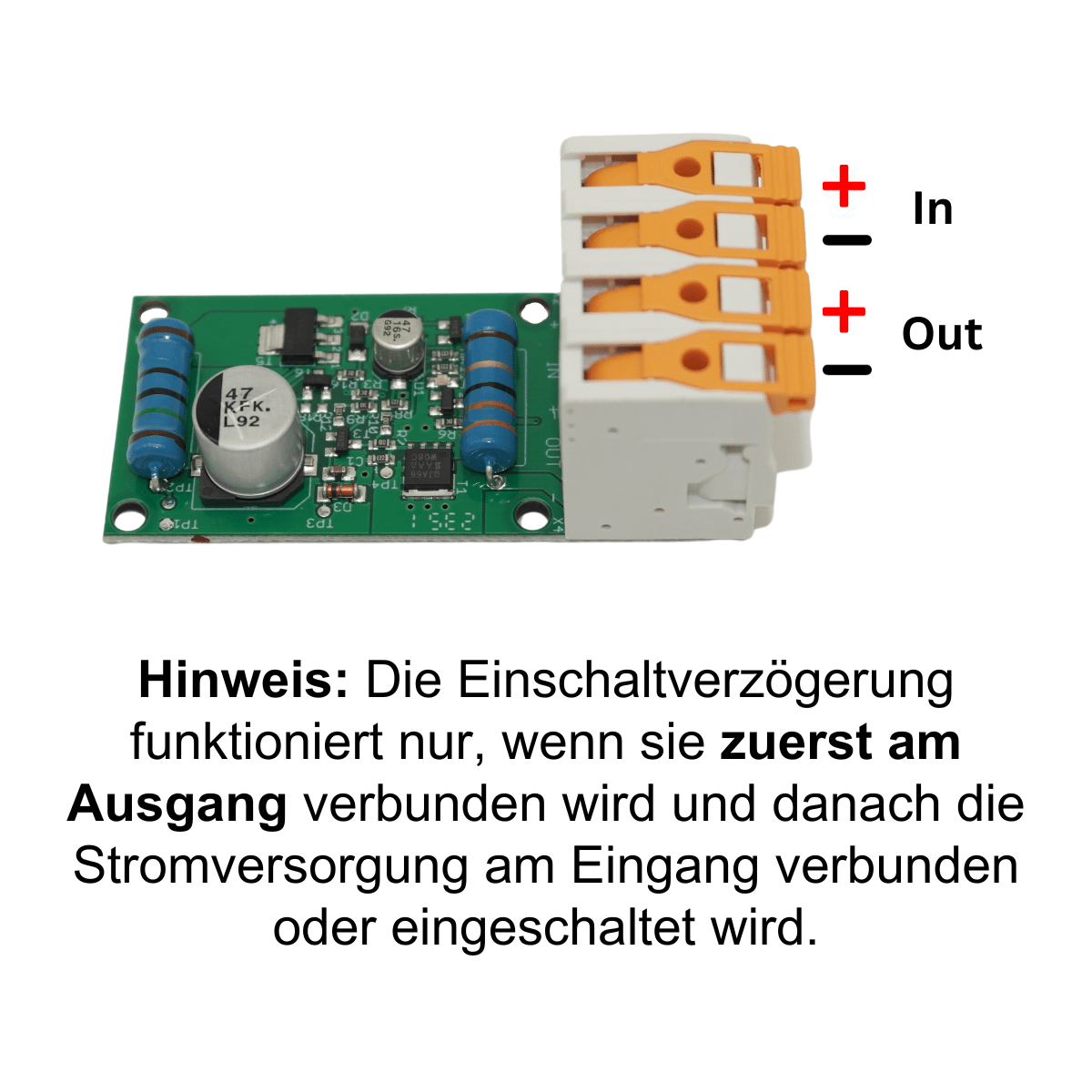

Die Platine wird standardmäßig ohne Gehäuse zum Selbsteinbau oder wahlweise mit Schrumpfschlauch zum Schutz der Elektronik geliefert. Zum Anklemmen der Ein- und Ausgangskabel ist eine 4-polige Käfig-Klemmleiste vorhanden. Eine grüne LED zeigt den durchgeschalteten Zustand an. Das Gerät benötigt keinerlei Wartung.

Gehäuse bald verfügbar und kann nachbestellt werden.

Deutsche Entwicklung!

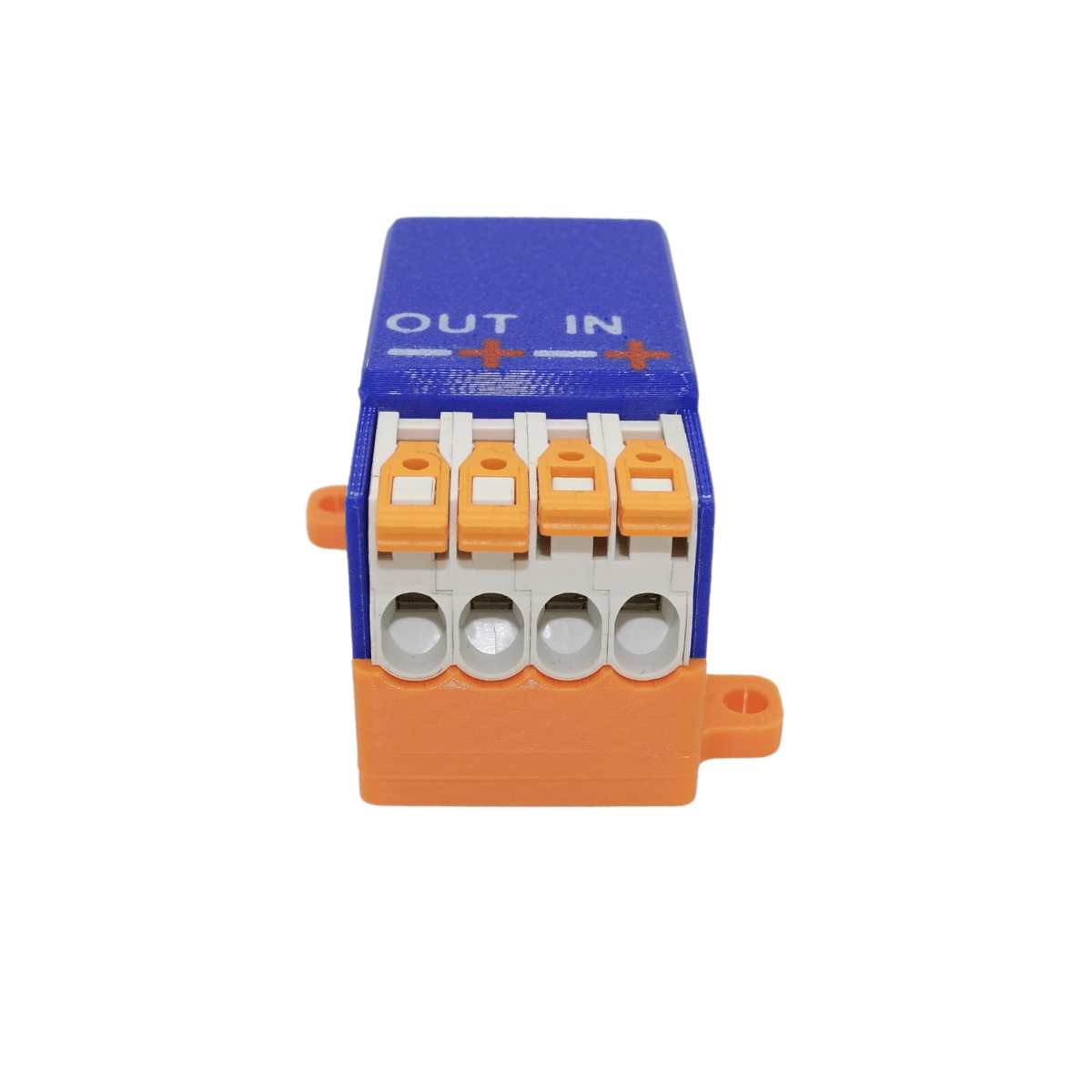

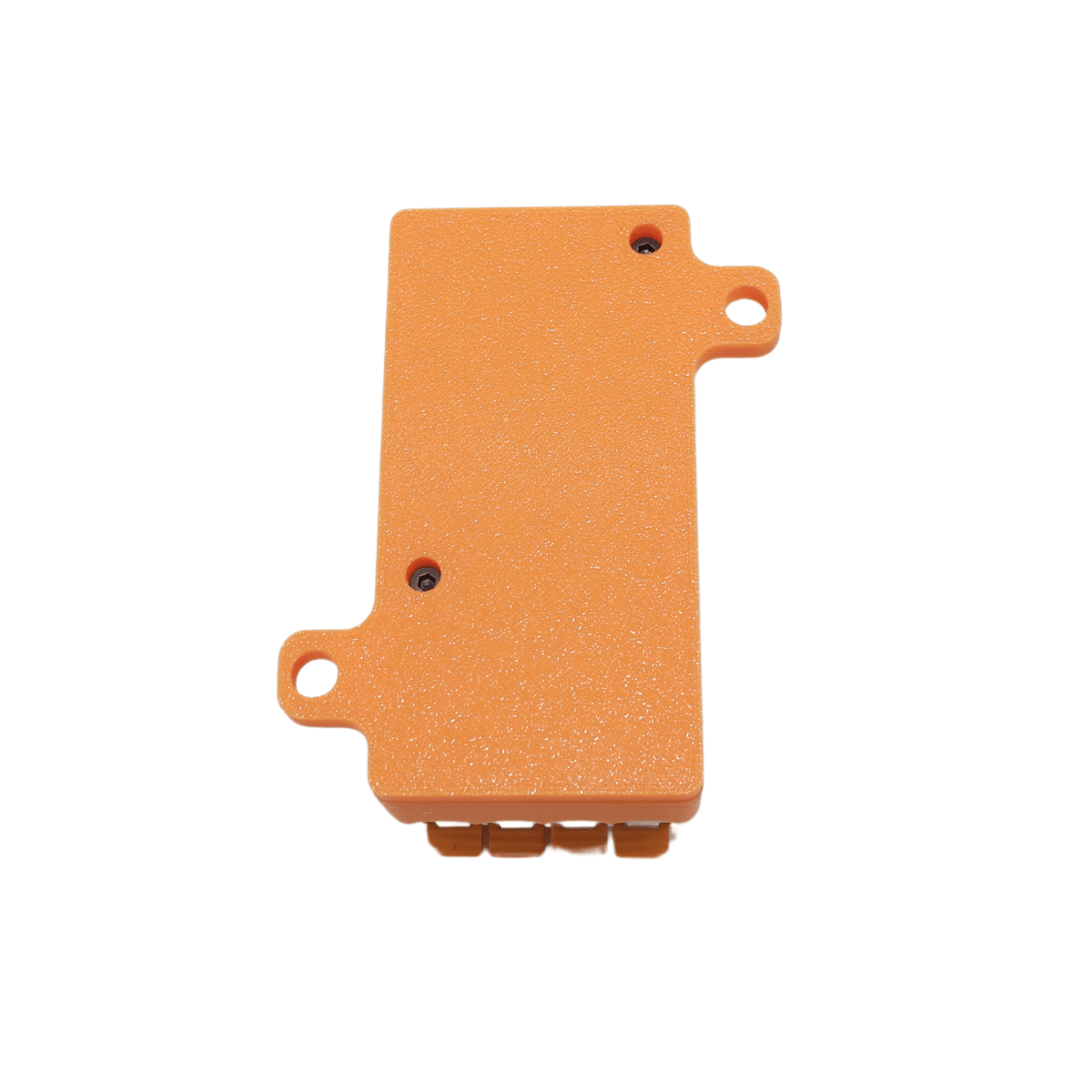

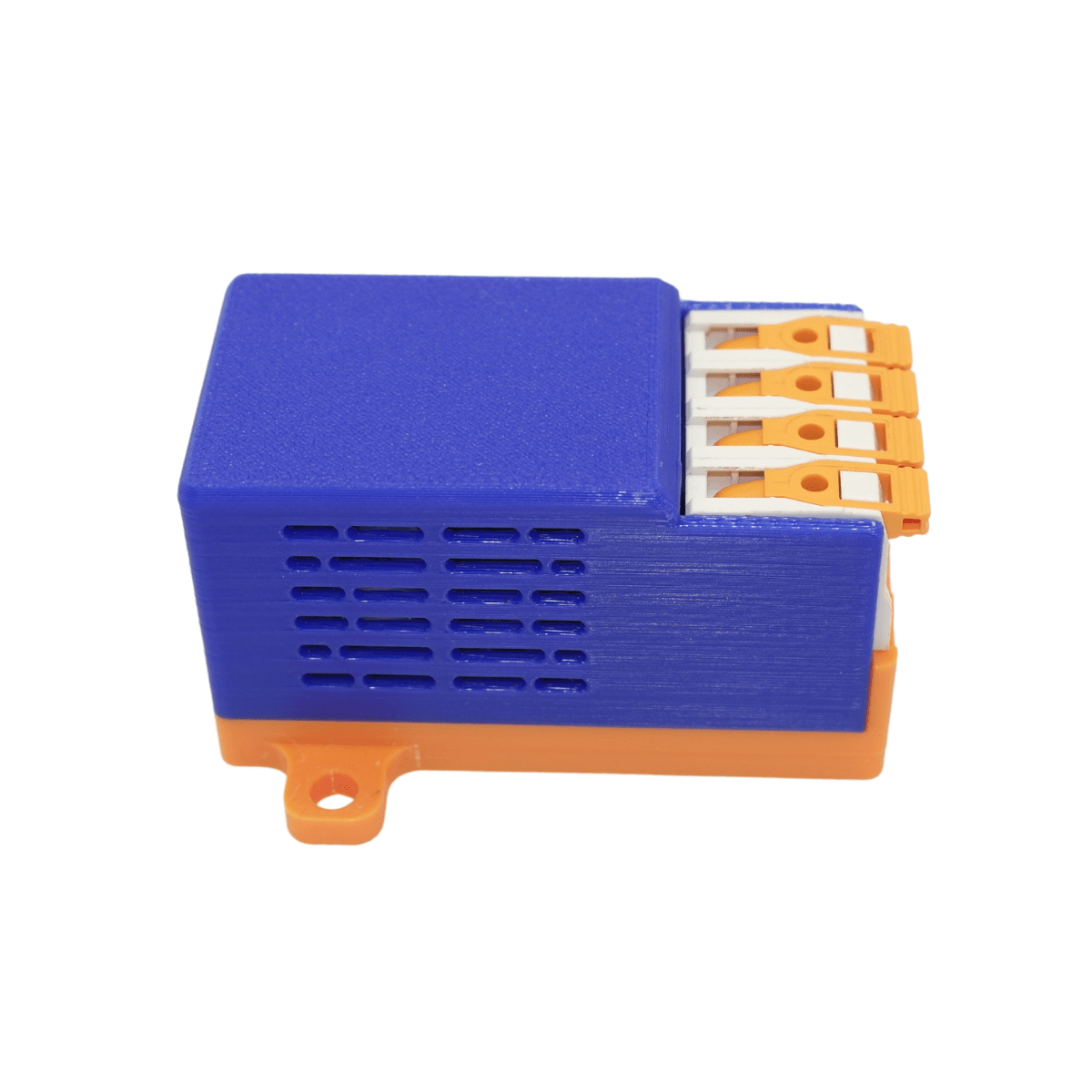

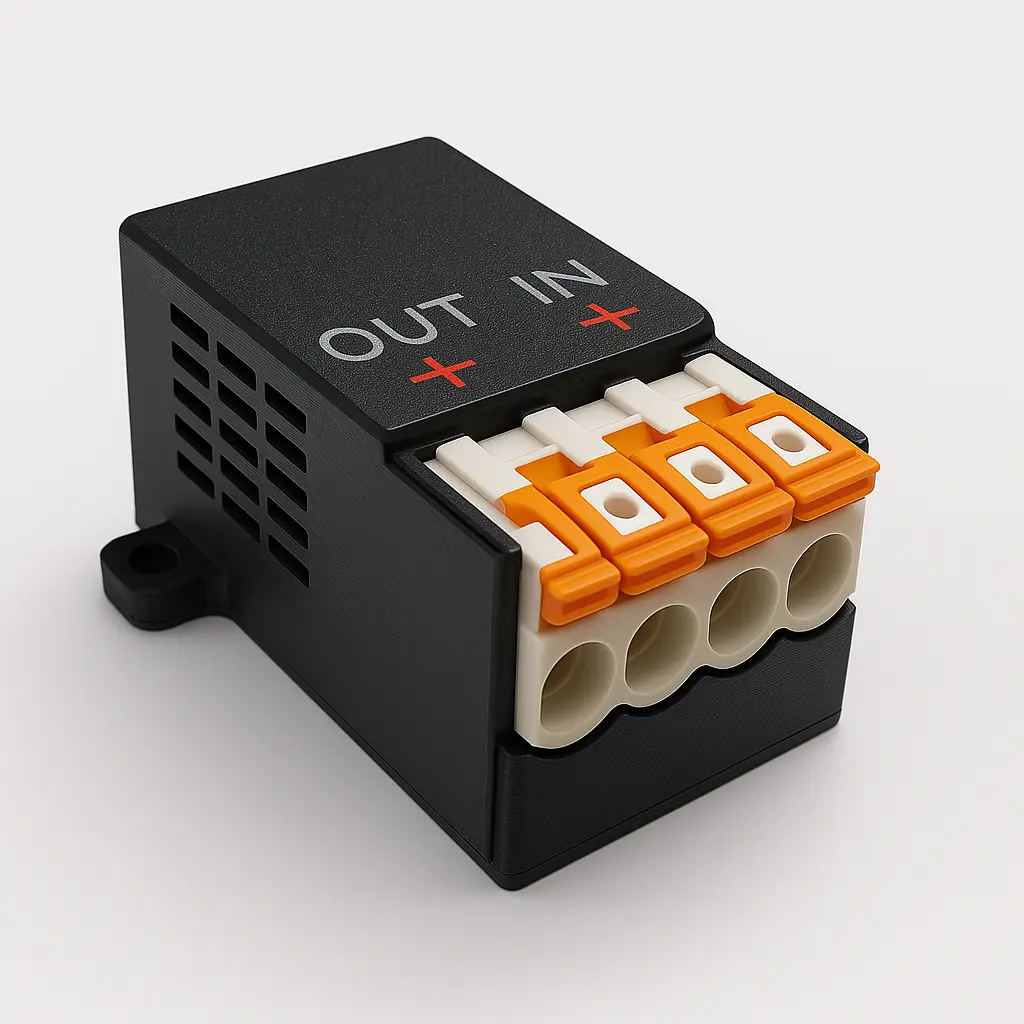

Das Gehäuse für diese Platine findest du hier

Maximal 15A Dauerstrom: Abhängig von der spezifischen Batteriespannung und der maximalen Einspeiseleistung kann es erforderlich sein, pro MPPT jeweils eine separate Platine einzusetzen.

Beispiel:

300W (Einspeiseleistung) / 20V Entladeschlussspannung = 15A (eine Platine für einen MPPT)
300W (Einspeiseleistung) / 40V Entladeschlussspannung = 7,5A (eine Platine für zwei MPPT)
400W (Einspeiseleistung) / 40V Entladeschlussspannung = 10A (eine Platine für einen MPPT)

Technische Daten

Ein/Ausgangsspannungsbereich:22 – 56V
Ein/Ausgangsstrom:max. 15A
Verlust:max. 0,15% bei 36V / 15A
Einschaltzeit:typ. 0,2s
Kabeldurchmesser:1 … 5mm2
Abmessungen / Gewicht:ca. L70 x B31 x H30mm / ca. 30g
Umgebungstemperatur:-30 … +50°C
Luftfeuchte:max. 90%
