60V / 50A Einschaltstrombegrenzung für Balkonkraftwerke mit Steuereingängen v4.0

Endlich wieder vorrätig! V4.0 mit komplett neuem Abwärmemanagment!

Geringe Stückzahl vorrätig

Entwickelt und hergestellt in Deutschland – Einschaltstrombegrenzer für Gleichspannungen DC 12V bis max. 60V.

Konzipiert für Mikro-Wechselrichter mit Batteriebetrieb. Verhindert hohe Startströme und schützt so nachgeschalte Elektronik. Im Einschaltmoment wird der Strom begrenzt und linear hochgestuft, anschließend wird der Eingang voll durchgeschaltet.

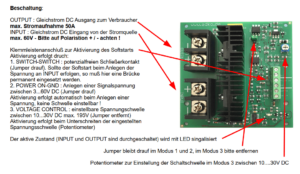

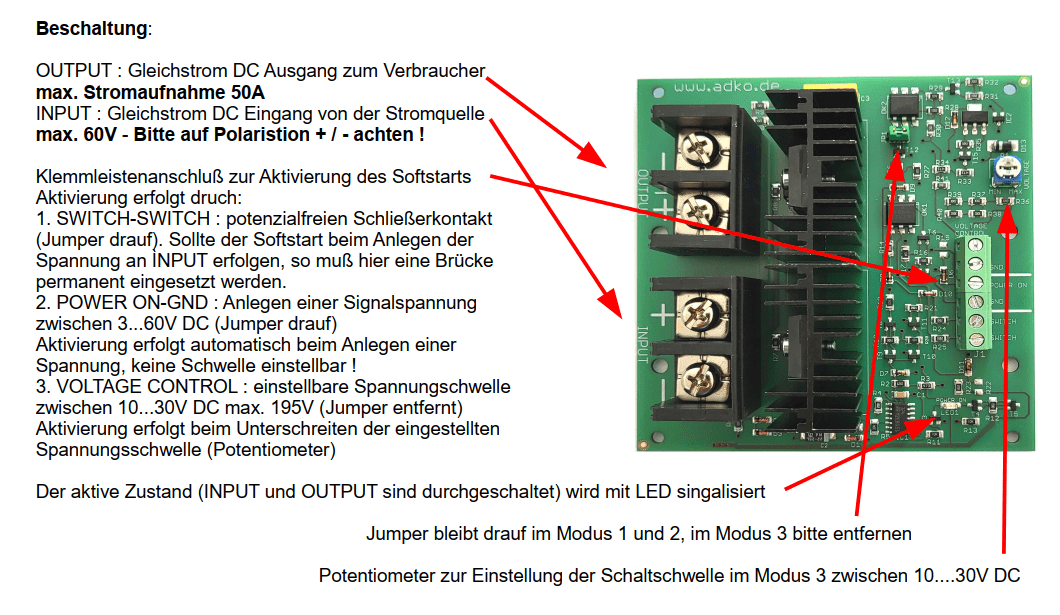

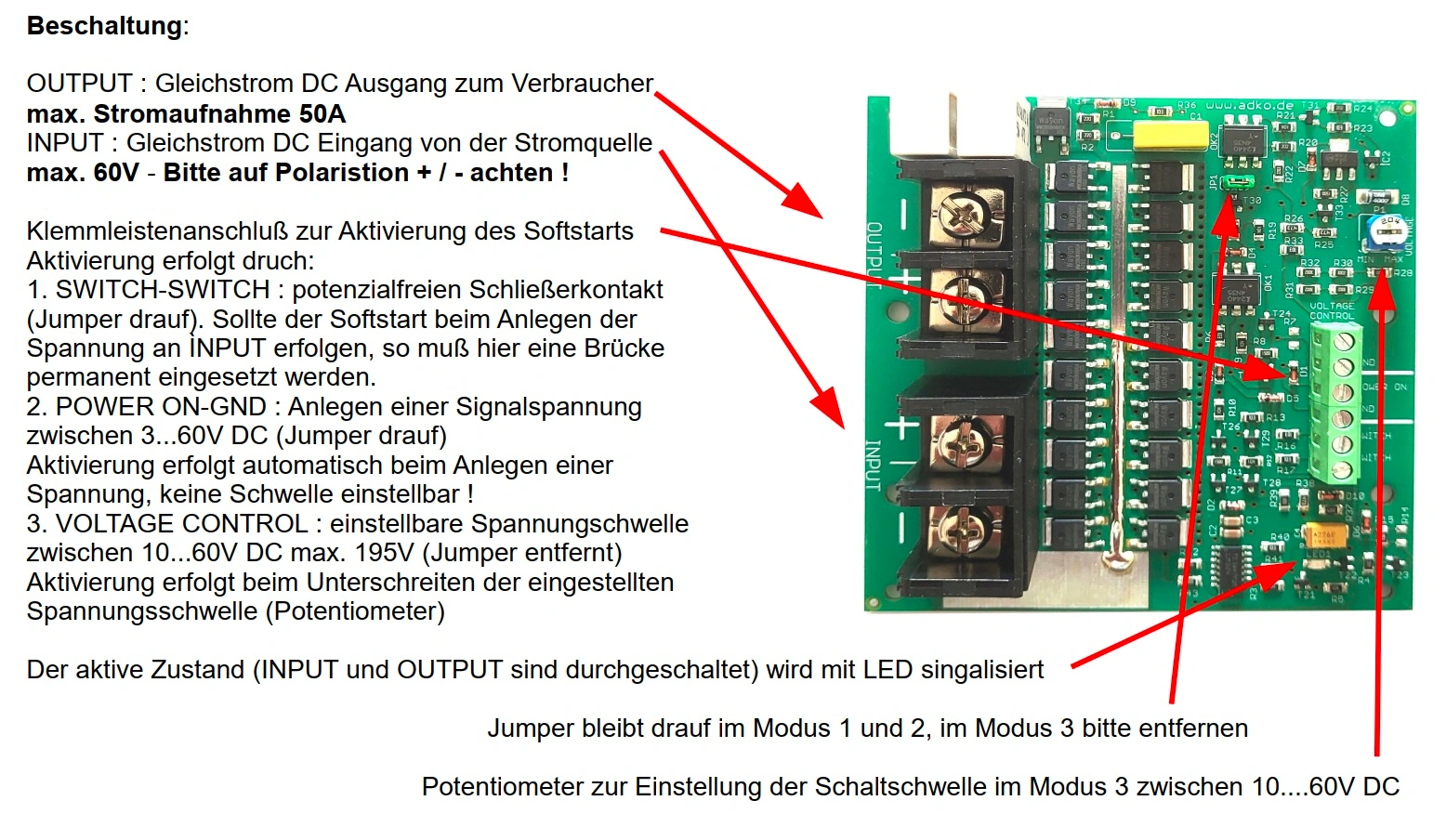

Steuereingänge

Der Einschaltmoment kann extern über 4 verschiedene Arten aktiviert werden

1. durch Anlegen der Spannung an den Haupteingang
2. über potenzialfreien Schließerkontakt
3. über das Anlegen einer Signalspannung zwischen 3…60V DC
4. über einstellbare Spannungschwelle zwischen 10…30V DC (z.B. fallende Spannung der PV Anlage / max. Spannung 195V)

Klemme Haupteingang / Hauptausgang : max. 6mm2
Klemme Steuereingänge : max. 1,5mm2

Technische Details

• Max. Dauerstrom beträgt 50A
• Eingangsspannung : 12…60V DC Max.
• Temperaturbereich : -40C…+80C

Abmessungen : 125mm x 115mm x 59mm

Das Gerät ist nur durch versiertes Personal zu installieren !
DC Eingang = INPUT hat KEINEN Verpolungsschutz !
Das Gerät ist nur mit geschlossenem Deckel zu betreiben !

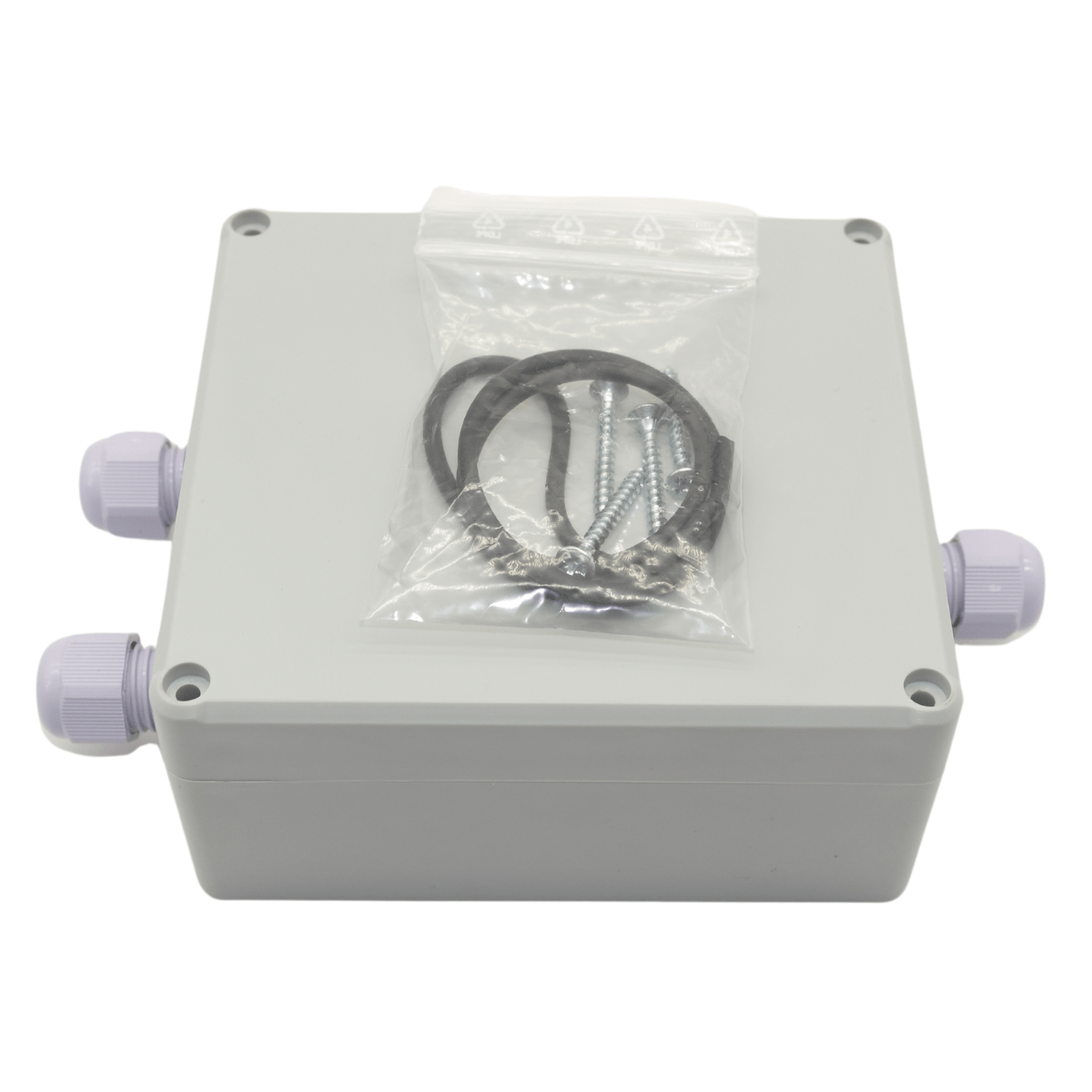

Lieferumfang

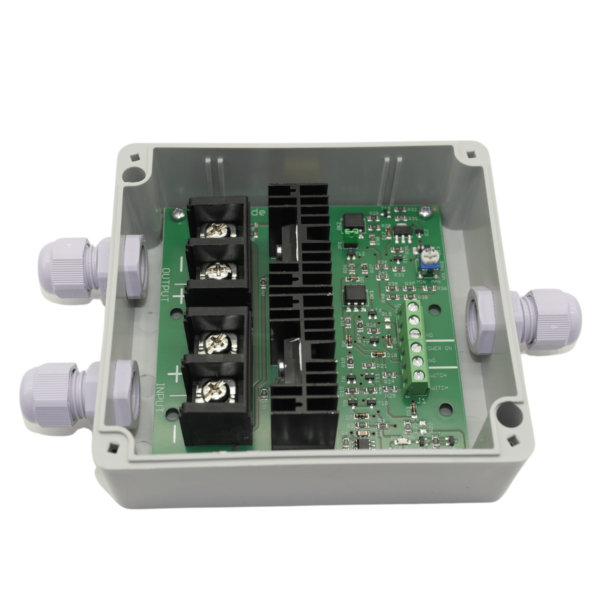

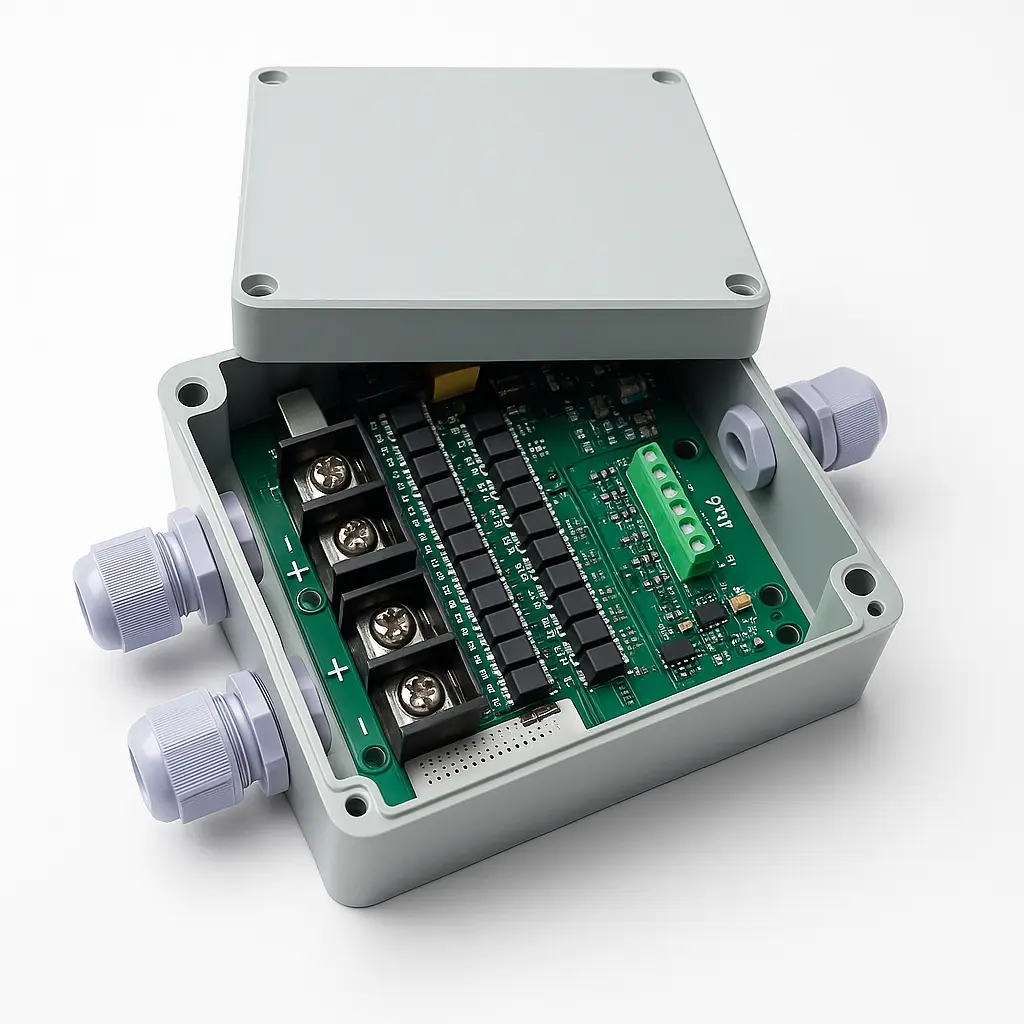

• Fertig aufgebaute ESB Platine verbaut im Gehäuse
• 4 Schrauben
• Dichtung
