Beschreibung

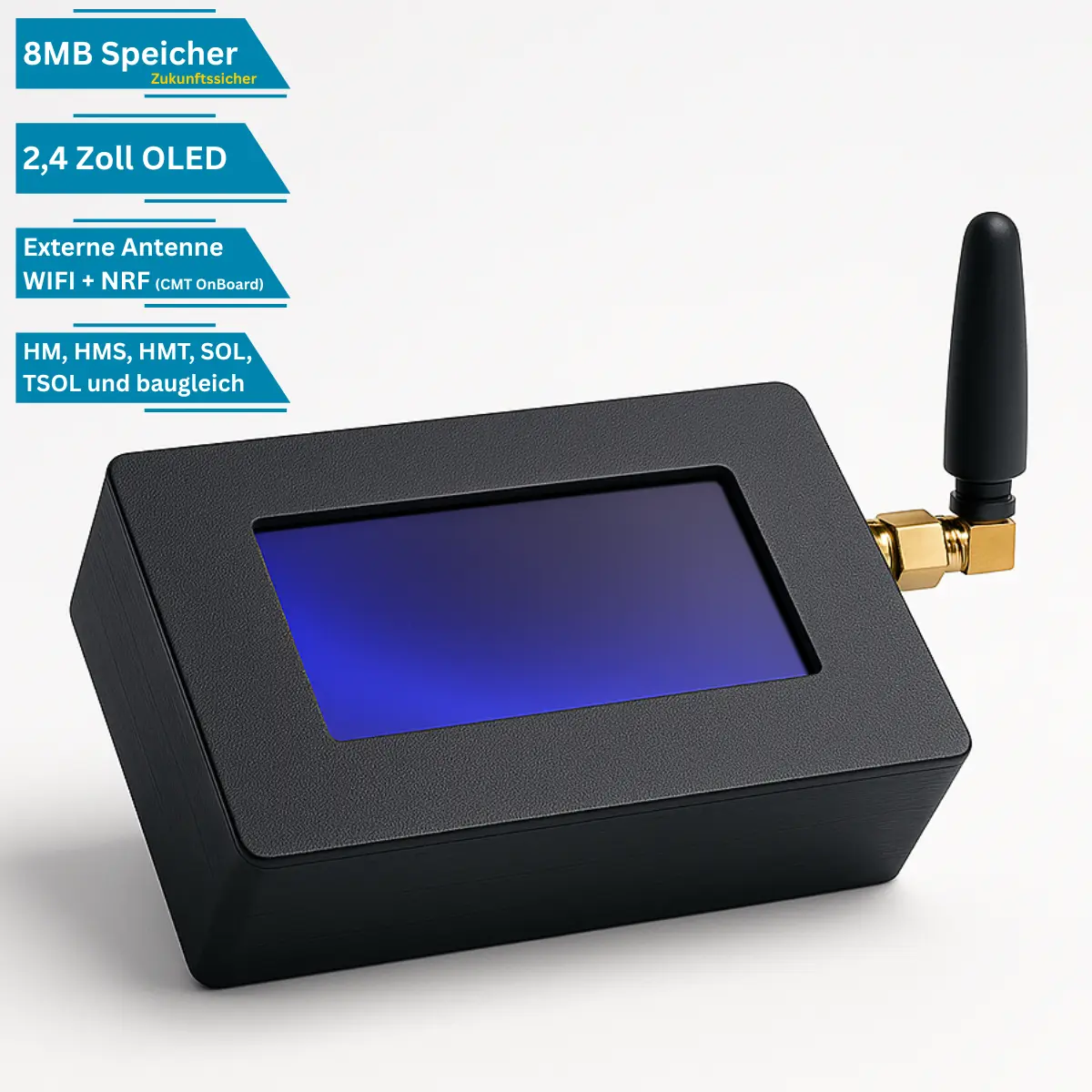

Fertig aufgebaute OpenDTU-OnBattery
- Automatische Nulleinspeisung
- Jedes Modul/Tracker kann überwacht werden
- Drosselung der Einspeiseleistung

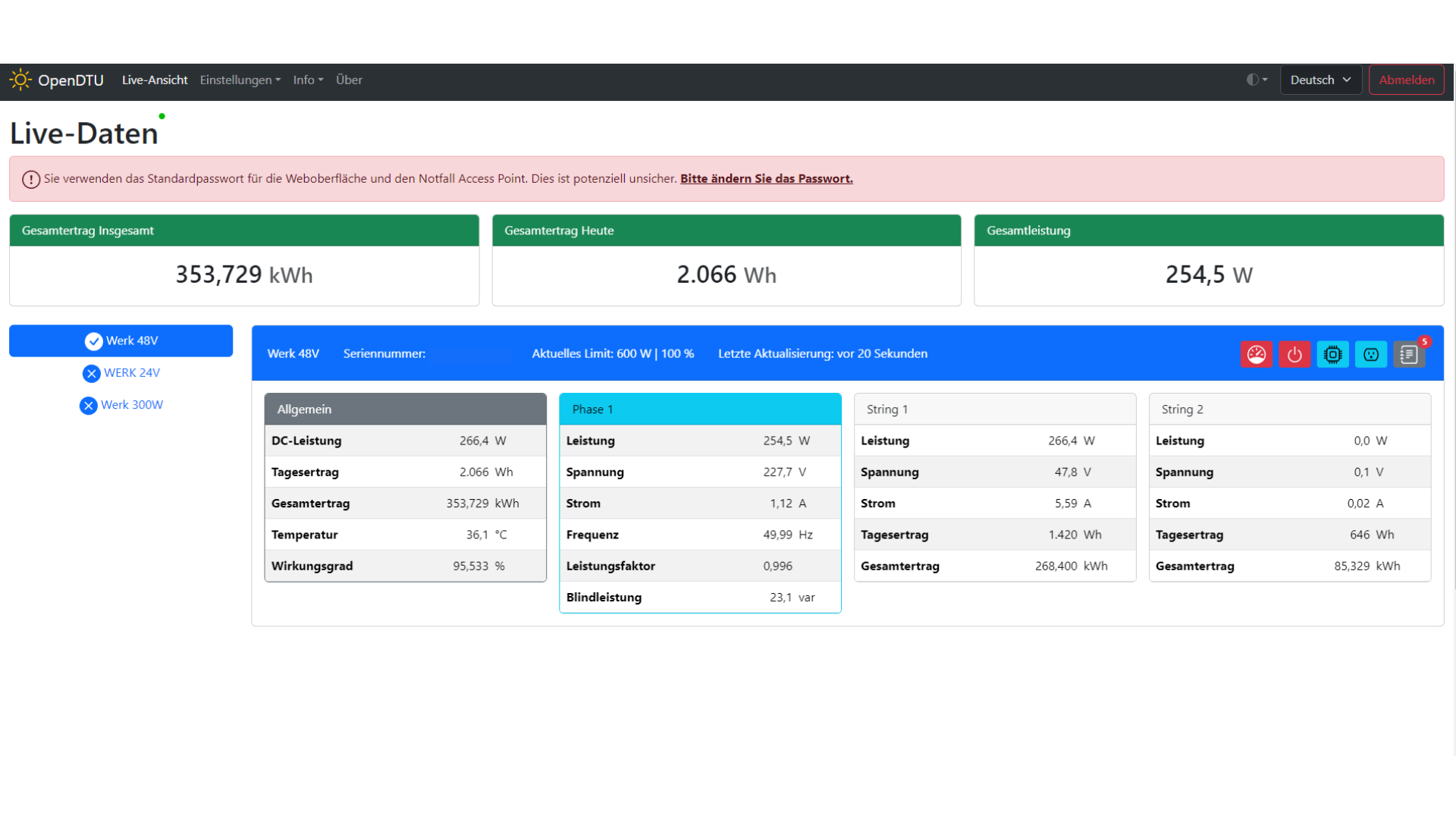

- Leistung, Spannung, Strom, Frequenz, Leistungsfaktor, Blindleistung
- MQTT Anbindung

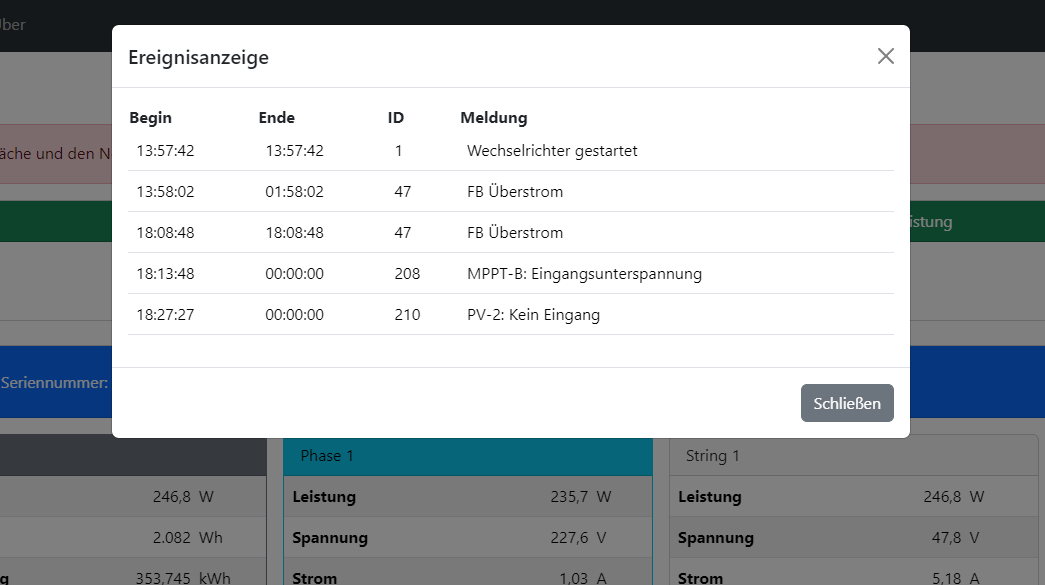

- Fehlerprotokoll
- Bis zu 10 Wechselrichter
Hardware
- Maschinell bestückte Platine
- Professionell gedrucktes 3D-Gehäuse
- ESP32
- NRF24L01+
- CMT2300A
- 3 Antennen (WIFI, NRF,CMT)
- OLED Display
- inkl. USB Kabel
Unterstützte Wechselrichter
| Model | Required RF Module | DC Inputs | MPP-Tracker | AC Phases |
|---|---|---|---|---|
| Hoymiles HM-300-1T | NRF24L01+ | 1 | 1 | 1 |
| Hoymiles HM-350-1T | NRF24L01+ | 1 | 1 | 1 |
| Hoymiles HM-400-1T | NRF24L01+ | 1 | 1 | 1 |
| Hoymiles HM-600-2T | NRF24L01+ | 2 | 2 | 1 |
| Hoymiles HM-700-2T | NRF24L01+ | 2 | 2 | 1 |
| Hoymiles HM-800-2T | NRF24L01+ | 2 | 2 | 1 |
| Hoymiles HM-1000-4T | NRF24L01+ | 4 | 2 | 1 |
| Hoymiles HM-1200-4T | NRF24L01+ | 4 | 2 | 1 |
| Hoymiles HM-1500-4T | NRF24L01+ | 4 | 2 | 1 |
| Hoymiles HMS-300-1T | CMT2300A | 1 | 1 | 1 |
| Hoymiles HMS-350-1T | CMT2300A | 1 | 1 | 1 |
| Hoymiles HMS-400-1T | CMT2300A | 1 | 1 | 1 |
| Hoymiles HMS-450-1T | CMT2300A | 1 | 1 | 1 |
| Hoymiles HMS-500-1T | CMT2300A | 1 | 1 | 1 |
| Hoymiles HMS-600-2T | CMT2300A | 2 | 2 | 1 |
| Hoymiles HMS-700-2T | CMT2300A | 2 | 2 | 1 |
| Hoymiles HMS-800-2T | CMT2300A | 2 | 2 | 1 |
| Hoymiles HMS-900-2T | CMT2300A | 2 | 2 | 1 |
| Hoymiles HMS-1000-2T | CMT2300A | 2 | 2 | 1 |
| Hoymiles HMS-1600-4T | CMT2300A | 4 | 4 | 1 |
| Hoymiles HMS-1800-4T | CMT2300A | 4 | 4 | 1 |
| Hoymiles HMS-2000-4T | CMT2300A | 4 | 4 | 1 |
| Hoymiles HMT-1600-4T | CMT2300A | 4 | 2 | 3 |
| Hoymiles HMT-1800-4T | CMT2300A | 4 | 2 | 3 |
| Hoymiles HMT-2000-4T | CMT2300A | 4 | 2 | 3 |
| Hoymiles HMT-1800-6T | CMT2300A | 6 | 3 | 3 |
| Hoymiles HMT-2250-6T | CMT2300A | 6 | 3 | 3 |
| Solenso SOL-H350 | NRF24L01+ | 1 | 1 | 1 |
| Solenso SOL-H400 | NRF24L01+ | 1 | 1 | 1 |
| Solenso SOL-H800 | NRF24L01+ | 2 | 2 | 1 |
| TSUN TSOL-M350 | NRF24L01+ | 1 | 1 | 1 |
| TSUN TSOL-M800 | NRF24L01+ | 2 | 2 | 1 |
| TSUN TSOL-M1600 | NRF24L01+ | 4 | 2 | 1 |
Download:
Pinbelegung NRF24:
MISO: 19
MOSI: 23
CLK: 18
IRQ: 27
EN: 33
CS: 5
Pinbelegung für Ahoy:
CS=5
Mosi=23
IRQ=27
CE=33
SCK=18
Miso=19
Ahoy und OpenDTU sind Open-Source Projekte die von den Entwicklern mit viel Engagement vorangetrieben werden. Jeder Kauf dieses Artikels unterstützt die Entwickler finanziell, um sicherzustellen, dass sie weiterhin Updates bereitstellen und die Projekte weiterentwickeln können. Wir laden Sie herzlich dazu ein, sich an diesem großartigen Projekt zu beteiligen.
