Trapez-Halterung KlickFix

Montageset für Trapezblechdächer – Schnell, sicher & langlebig

Mit diesem Montageset für Trapezblechdächer erhältst du alle benötigten Komponenten,
um Photovoltaikmodule schnell, sicher und dauerhaft auf einem Trapezblechdach zu befestigen.

Dank der kompakten Kurzschienen gelingt die Montage besonders einfach und zeitsparend.
Die Solarmodule werden anschließend mit den mitgelieferten Klickfix-End- und Mittelklemmen sicher befestigt.

Einfache Montage

• ✅ Kurzschienen werden direkt auf der Hochsicke verschraubt
• ✅ Je Kurzschiene erfolgt die Befestigung mit vier Bohrschrauben
• ✅ Schnelle Modulmontage durch Klickfix-Klemmsystem
• ✅ Geeignet für hochkant oder quer montierte Module (je nach Planung)

Deine Vorteile

• ✅ Schnelle und einfache Installation
• ✅ Korrosionsbeständige Aluminium-Komponenten
• ✅ Sichere Befestigung der PV-Module
• ✅ Klickfix-Klemmen für zeitsparende Montage
• ✅ Ideal für Trapezblechdächer
• ✅ Hochwertige und langlebige Materialien

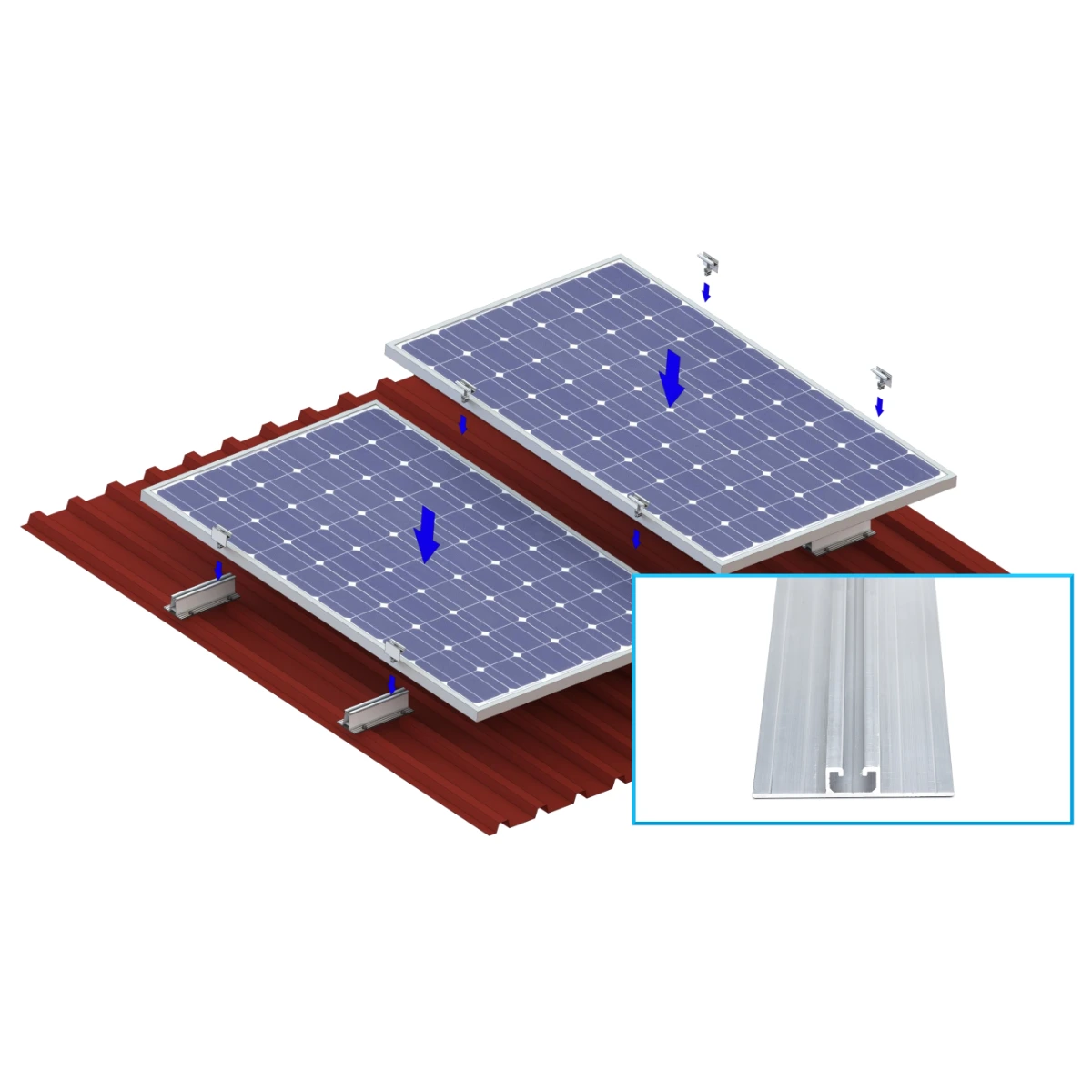

Montage der Module

Die Solarmodule werden direkt auf den Kurzschienen befestigt.
Zwischen zwei Modulen kommen Mittelklemmen zum Einsatz,
am Anfang und Ende einer Modulreihe werden Endklemmen verwendet.
Bitte beachte dabei die vom Modulhersteller vorgeschriebenen Klemmbereiche.

Basis ist immer nötig.
Für jedes Modul in der gleichen Reihe, ist je Modul eine Erweiterung nötig. Bei 2 Reihen sind 2x Basis erforderlich. Bei 3 Reihen 3 Basis usw.

Lieferumfang

Basis

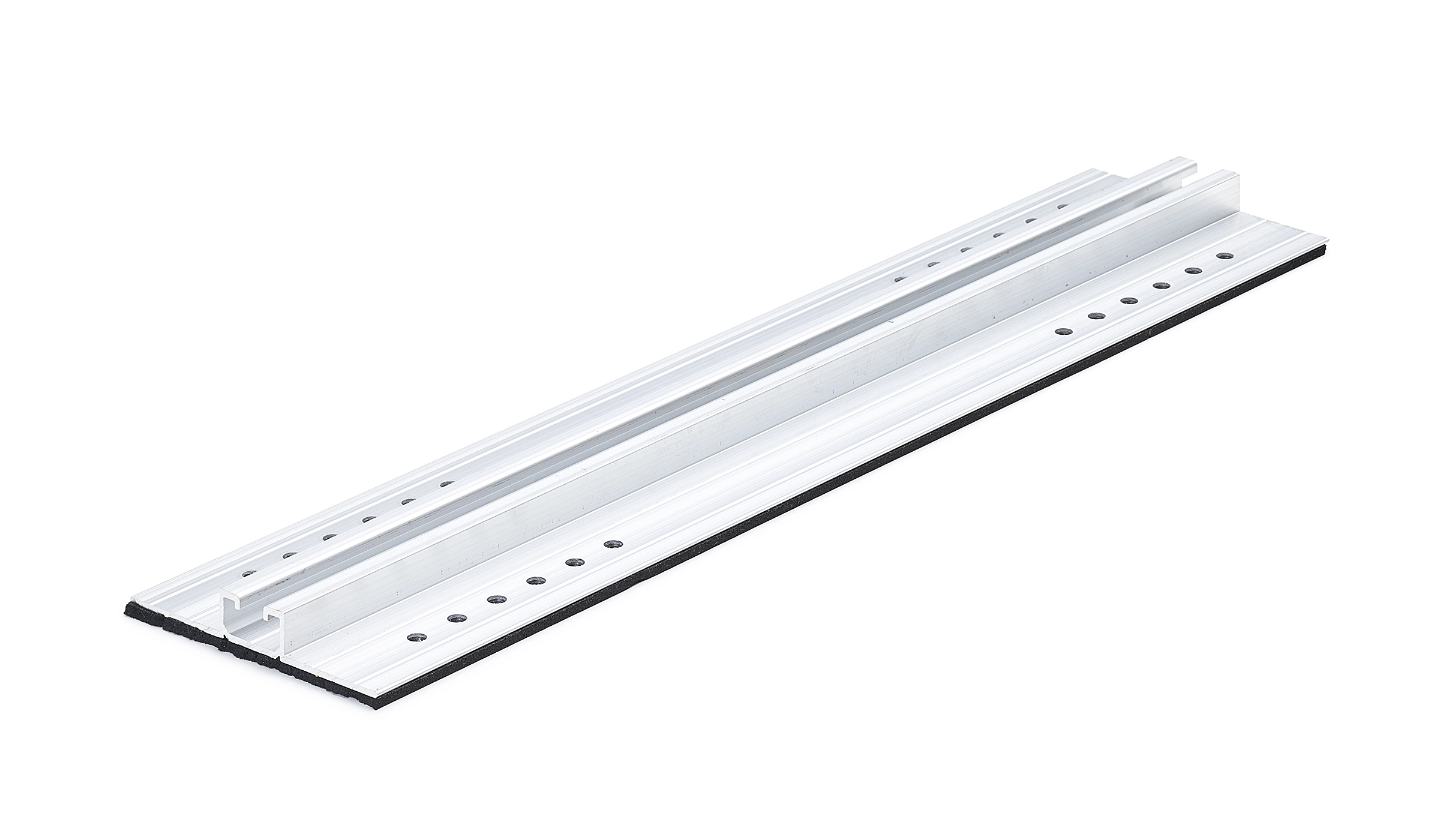

• 4x KlickFix Trapez Kurzschiene flach mit EPDM beklebt & 24 Bohrungen

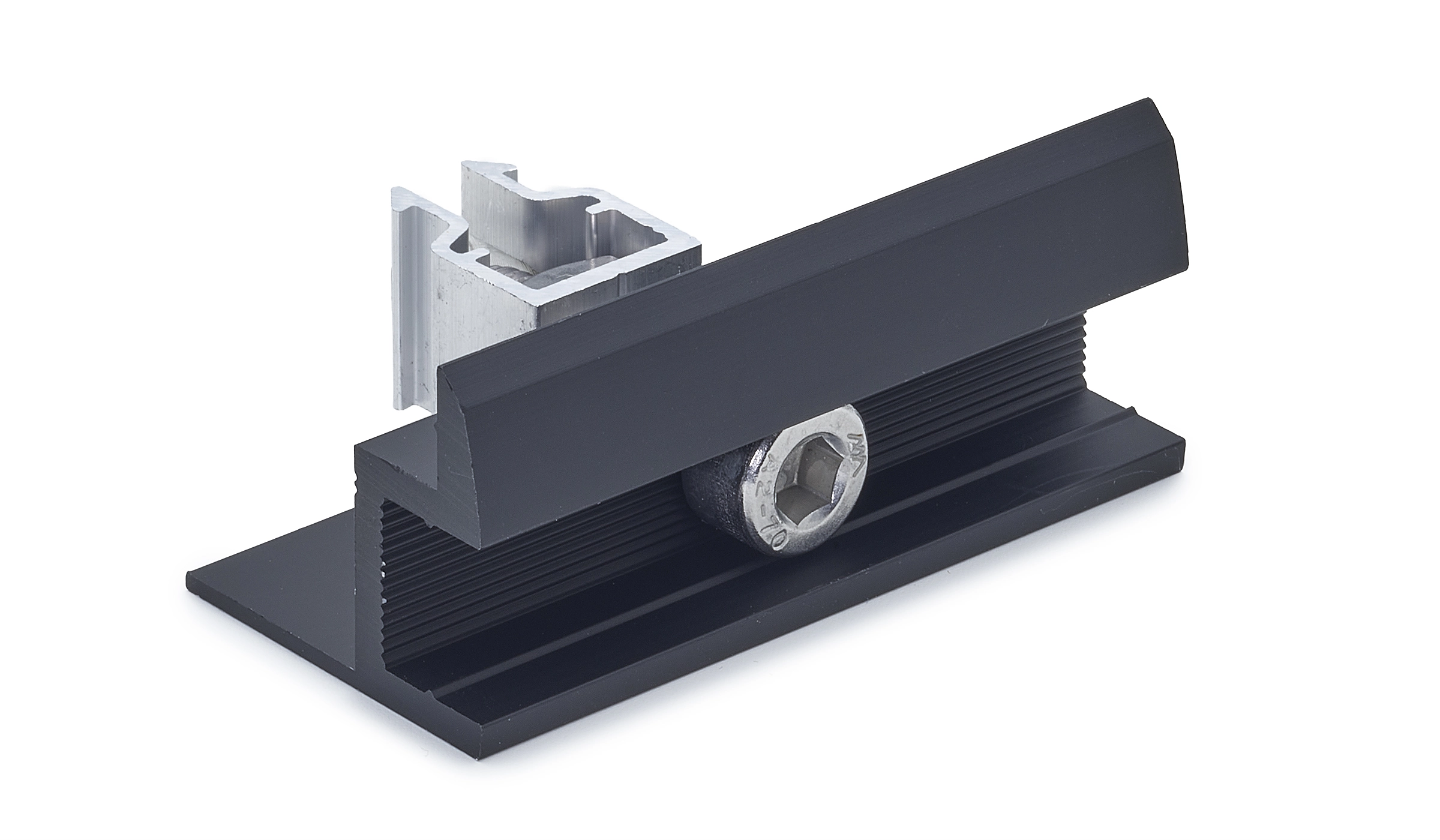

• 4x KlickFix Endklemme

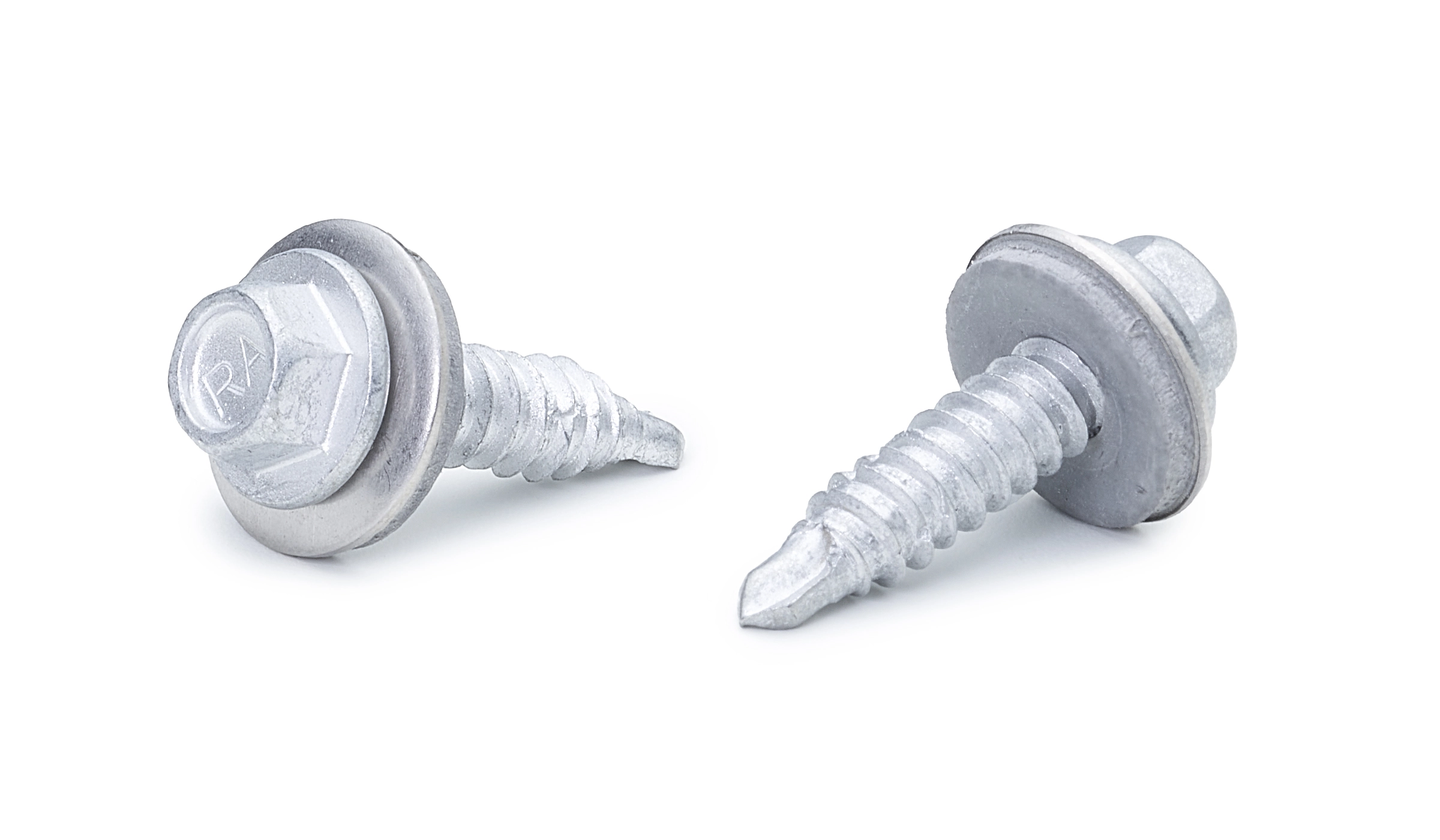

• 16x Dünnblech-Bohrschrauben mit EPDM Dichtscheibe für KlickFix Schienen

Erweiterung

• 2x Kurzschiene flach Klickfix mit EPDM beklebt & 24 Bohrungen

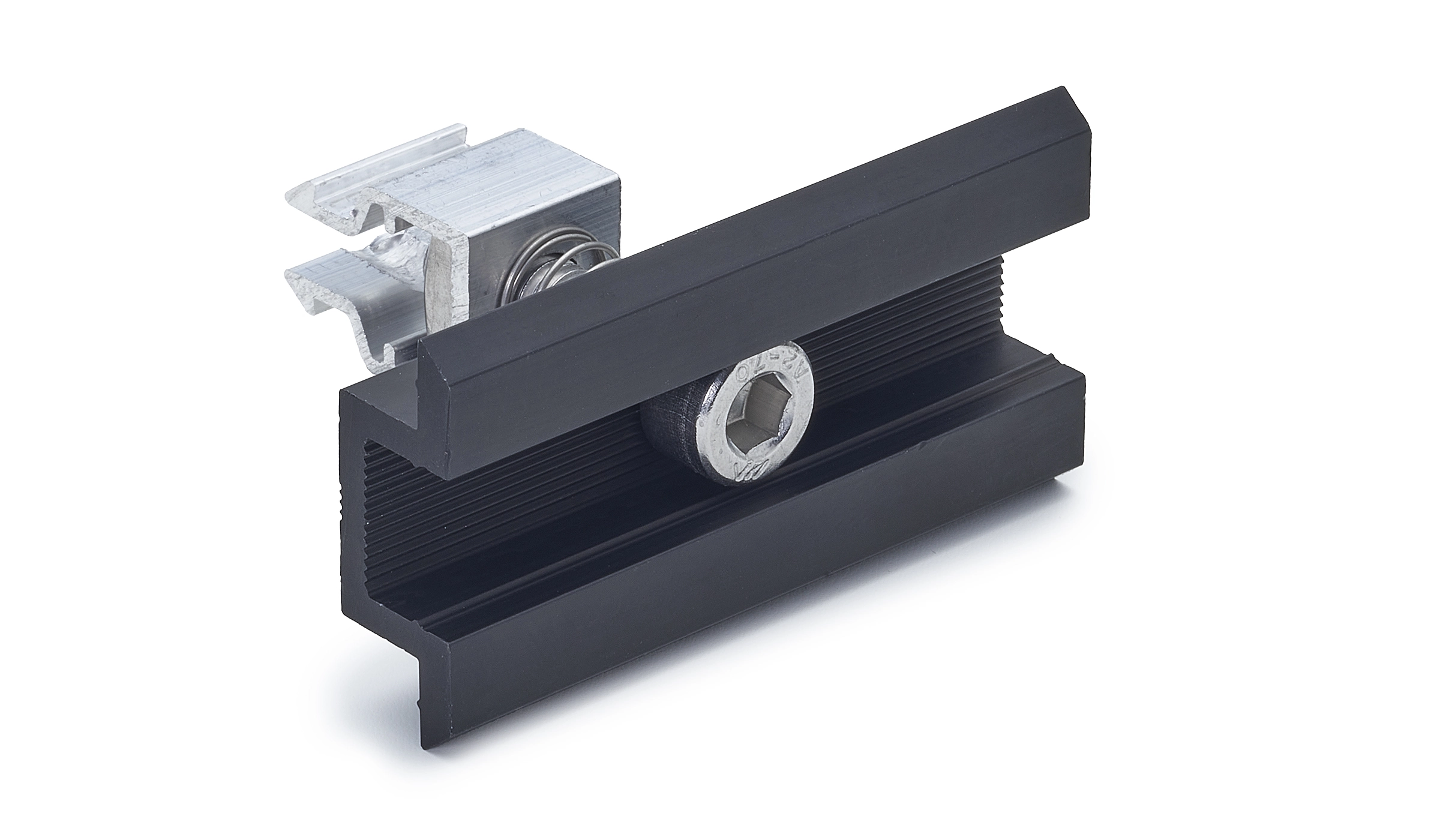

• 2x Mittelklemme KlickFix
• 8x Dünnblech-Bohrschrauben mit EPDM Dichtscheibe
